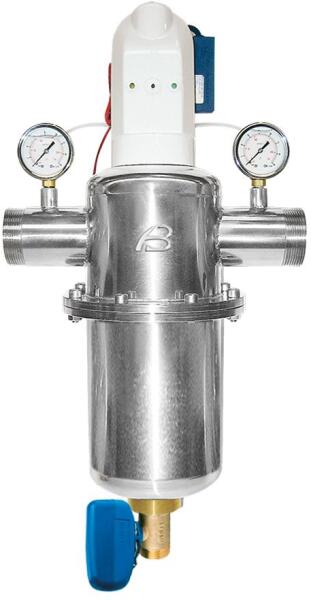

BRAVOMAX-A Automatikus öntisztító szűrő nyomáskülönbség kapcsolóval és motoros mágnesszeleppel

• nyomószelep
• automatikus kefe és 12 - 24 - 36 - 48 óra mosóvíz ürítő rendszer
• nyomásmérők
• nagy áramlási sebesség
• elektronikus vezérlés időzített programmal
• beépített nyomáskülönbség mosási beavatkozással ΔP 1 bar

JELLEMZŐK A BravoMAX-A egy automatikus öntisztító szűrő nyomáskülönbség vezérléssel és motoros leeresztő mágnesszeleppel; Ideális nagy vízáramok szűrésére, patronkefe rendszerrel és szennyeződésmentesítéssel. A BravoMAX-A teljes egészében rozsdamentes acélból készül. A patron rozsdamentes acélból készül, amely egy kibővített tartóhálóhoz van hegesztve. A patron specifikus szerkezete ellenáll a nyomásütéseknek, csökkentve a deformáció és a zúzódás problémáját. A nylon kefék rozsdamentes acél tartóval rendelkeznek. Nyomásmérőkkel van ellátva a nyomás érzékelésére, és menetes vagy karimás csatlakozásokkal ellátott változatban kapható. A BravoMAX-A-t egy időprogram és elektrohidraulikus differenciálmű kezeli a szűrőbetét tisztításához, egyidejű kefés mosással és szennyeződés ürítéssel; motoros mágnesszeleppel van felszerelve a lefolyó nyitásához és bezárásához. A nyomáskülönbség folyamatosan ellenőrzi a szűrőelem eltömődésének mértékét, és aktiválja a visszamosást, ha ΔP = 0,8 Bar nyomáskülönbség lép fel; Ez az eszköz ezért lehetővé teszi a szűrő eltömődésének elkerülését. A mosási művelet aktiválja a kefés és szennyeződésmentesítő rendszert, nagy sebességű tangenciális áramlást hozva létre, amely eltávolítja a szűrőedényben felhalmozódott szennyeződéseket. A BravoMAX-A a szűrőbetét belsejéből kifelé szűri a vizet. Rozsdamentes acélszűrő304 rozsdamentes Motoros szelepKarimás acél szűrő záró / nyitó csatlakozások a szűrő kiürítéshe​AMIT KÍNÁLUNK  A BravoMAX-A fadobozba van csomagolva. A standard ellátás tartalmazza: BravoMAX-A szűrő, tápegység, 2# karimák (karimás modellekhez), 2# glicerin nyomásmérőket, használati és kezelési utasításokat, telepítési nyilatkozatot (beleértve a jótállási jegyet). Kód Csatlakozás Átfolyás (Δp = 0,5 bar)  m 3 /h Szűrési Tartomány m Min/max nyomás bar FT060E 1 ½ M 30,0 150 2,0 - 10 FT062E 2 M 40,0 150 2,0 - 10 FT064E 2 ½ M 49,6 150 2,0 - 10 FT066E 3 M 54,0 150 2,0 - 10 FT160E DN40 30,0 150 2,0 - 10 FT162E DN50 40,0 150 2,0 - 10 FT164E DN65 49,6 150 2,0 - 10 FT166E DN80 54,0 150 2,0 - 10 Megjegyzések: 100 - 200 mikronos szűrési fok kérésre Megrendelések esetén adja meg a szűrés mértékét a kód után; Pl: FT044-200 - Az ár változatlan maradTELJES MÉRETEK MM-BEN KIFEJEZVE Kód Szélesség - A Magasság - B Mélység - C FT060E - FT160E 310 640 220 FT062E - FT162E 310 640 220 FT064E - FT164E 310 700 220 FT066E - FT166E 310 700 220PÉLDA A TELEPÍTÉSREMagyarázat 1.    Nyersvíz-bevezetés 2.    Fő vízmérő 3.    Nyomáscsökkentő 4.    Szakaszoló 5.    Elzáró szelep 6.    Mintavételi csap 7.    Megkerülő szelep 8.    BravoMAX-A szűrő 9.    Kezelt víz kimenet 10. Kisülés 11. Mágnesszelepek  1.     VezérlőpultÚTMUTATÓ A HELYES KARBANTARTÁSHOZ  A berendezés helyes működése és időtartama idővel a mellékelt karbantartási utasítások helyes telepítésétől, megfelelő használatától és módszeres alkalmazásától függ. Első év Második év Harmadik év Negyedik év Ötödik év PATRON ÖSSZESZERELÉSE Tisztítás PATRON ÖSSZESZERELÉSE Tisztítás PATRON ÖSSZESZERELÉSE Tisztítás PATRON ÖSSZESZERELÉSE Tisztítás PATRON ÖSSZESZERELÉSE Szükség esetén módosítsa TISZTÍTÁS Évente vagy olyan inaktív időszakok után, amelyek meghaladják 30 nap-ot. TISZTÍTÁS Évente vagy olyan inaktív időszakok után, amelyek meghaladják 30 nap-ot. TISZTÍTÁS Évente vagy olyan inaktív időszakok után, amelyek meghaladják 30 nap-ot. TISZTÍTÁS Évente vagy olyan inaktív időszakok után, amelyek meghaladják 30 nap-ot. TISZTÍTÁS A szűrőbetét cseréjekor Évente vagy olyan inaktív időszakok után, amelyek meghaladják 30 nap-ot. AJÁNLOTT ALKATRÉSZEK Pos. Kód Leírás 1 23022006 Power supply 230V 2 99008025 Pressure gauge assembly with connector 3 11008042 Cartridge assembly 150 m - 1 ½ - 2" / DN40-50 (standard) 11008042-50 Cartridge assembly 50 m - 1" ½ - 2" /   DN40-50 11008042-200 Cartridge assembly 200 μm 1 ½ - 2 - DN40-50 11008042-100 Cartridge assembly 100 m -1" ½-2" / DN40-50 11008052 Cartridge assembly 150 m -2" ½-3" / DN65-80 (standard) 11008052-50 Cartridge assembly 50 m - 2" ½ - 3" / DN65-80 11008052-100 Cartridge assembly 100 m - 2" ½ - 3" / DN65-80 11008052-200 Cartridge assembly 200 m - 2" ½ - 3" / DN65-80 4 24022005ARG Brush L. 110 filter 1" ½ - 2" 24022006ARG Brush L. 170 filter 2" ½ - 3" 5 99020003 Gearmotor assembly 6 23022018 Circuit microchip - program 10 cycles 12 hours 7 99020005 Pressure differential assembly 8 99008024 Electronic head assembly 9 23022038 Drain solenoid valve - 24V (supplied from 05/2018)    A BravoMAX-A egy automatikus öntisztító szűrő nyomáskülönbséggel és motoros kipufogó mágnesszeleppel; ideális nagy vízáramlási sebességek szűrésére, patronos kefés rendszerrel és szennyeződés elvezetéssel. A BravoMAX-A teljes egészében rozsdamentes acélból készül. A patron rozsdamentes acélból készült, amelyet egy kiterjesztett tartóhálóra hegesztettek. A kazetta különleges szerkezete ellenáll a nyomáslökéseknek, csökkentve a deformáció és a zúzódás problémáját. A nylon kefék rozsdamentes acél tartóval rendelkeznek; Nyomásmérőkkel van ellátva, menetes vagy karimás csatlakozású változatban is kapható. A BravoMAX-A-t egy időzített program és elektrohidraulikus differenciálmű kezeli a szűrőpatron tisztítására, egyszerre keféléssel és szennyeződés eltávolítással; motoros mágnesszeleppel felszerelve a lefolyó nyitására és zárására. A nyomáskülönbség folyamatosan szabályozza a szűrőelem eltömődésének mértékét, és aktiválja a visszaöblítést, ha ∆P = 0,8 Bar lép fel; Ez az eszköz tehát lehetővé teszi a szűrő eltömődésének elkerülését. A mosási művelet aktiválja a kefe- és szennyeződés-eltávolító rendszert, és nagy sebességű érintőleges áramlást hoz létre, amely eltávolítja a szűrőedényben felgyülemlett szennyeződéseket. A BravoMAX-A a vízszűrést a szűrőpatron belülről kifelé végzi.
